CombiMaker
CombiMaker est une application gratuite en ligne qui génère automatiquement les combinaisons d'actions nécessaires à vos calculs de structures ou de fondations, selon les principes des Eurocodes. Disponible sur Le Lab GéolPack depuis 2018, remaniée dans la version 8 du site.
Se connecter pour utiliser l'outilCe que fait l'application
CombiMaker automatise une tâche répétitive et sujette à erreur : la construction des combinaisons de charges :
- L'outil permet la saisie des actions (permanentes, variables, accidentelles, sismiques) ou le chargement d'actions en pied de poteau (ou en pied de voile) par le biais d'un fichier excel (fichier préformaté téléchargeable depuis l'application)
- Puis CombiMaker génère toutes les combinaisons et permutations mathématiques possibles d'un ensemble de cas de charges et de coefficients partiels suivant les équations décrivant les situations ELS et ELU
- L'application extrait les combinaisons défavorables (portance, soulèvement, rotation, glissement) pour chaque situation
- CombiMaker génère enfin un export clair des résultats, au format excel, ré-utilisable dans les autres applications du site
Voici, à titre indicatif, le détail des formules employées :
Situations de projet durables et transitoires (ELU FD)
Par défaut, CombiMaker utilise l'équation 6.10 de la NF EN 1990 pour les vérification STR/GEO (Approche 2 - ensemble B) :
| ELU FD | Actions permanentes | Action variable dominante |
Actions variables d'accompagnement |
||
|---|---|---|---|---|---|
| Défavorables | Favorables | Principale (le cas échéant) | Autres | ||
| (Eq. 6.10) | γGj,sup Gkj,sup | γGj,inf Gkj,inf | γQ,1 Qk,1 | γQ,i ψ0,i Qk,i | |
- γGj,sup = 1.35
- γGj,inf = 1.00
- γQ,1 = 1.50 si défavorable (0 si favorable)
- γQ,i = 1.50 si défavorable (0 si favorable)
Situations de projet accidentelles et sismiques
Par défaut, CombiMaker utilise les équations 6.11 et 6.12 de la NF EN 1990 pour les combinaisons d'actions accidentelles et sismiques :
| Actions permanentes | Action sismique ou accidentelle dominante |
Actions variables d'accompagnement |
|||
|---|---|---|---|---|---|
| Défavorables | Favorables | Principale (le cas échéant) | Autres | ||
| Accidentelle (Eq. 6.11) – 1 |
Gkj,sup | Gkj,inf | Ad | ψ1,1 Qk,1 | ψ2,i Qk,i |
| Accidentelle (Eq. 6.11) – 2 |
Gkj,sup | Gkj,inf | Ad | ψ2,1 Qk,1 | ψ2,i Qk,i |
| Sismique (Eq. 6.12) |
Gkj,sup | Gkj,inf | AEd | ψ2,i Qk,i | |
Les situations sismiques sont étudiées à partir de données CQC en établissant les combinaisons de Newmark. Par défaut, les combinaisons sont :
- EEdx « + » 0.30EEdy « + » 0.30EEdz
- 0.30EEdx « + » EEdy « + » 0.30EEdz
- 0.30EEdx « + » 0.30EEdy « + » EEdz
États-limites de service
Par défaut, CombiMaker utilise les valeurs de calcul des actions suivantes :
| Combinaison | Actions permanentes | Actions variables d'accompagnement |
||
|---|---|---|---|---|
| Défavorables | Favorables | Dominante | Autres | |
| Caractéristique | Gkj,sup | Gkj,inf | Qk,1 | ψ0,i Qk,i |
| Quasi-permanente | Gkj,sup | Gkj,inf | ψ2,1 Qk,1 | ψ2,i Qk,i |
NOTE : CombiMaker est avant tout destiné aux géotechniciens. Il ne traite pas des ELS Fréquent !
Normes et méthodes de référence
Mises en garde
- La préparation des fichiers de données est une étape essentielle : vous devez analyser les données qui vous sont transmises par le BE structure. Ces données peuvent être sous la forme de descentes de charges ou de réactions d’appuis. La convention de signe et le repère utilisés par le BE structure peuvent être différents de ceux pris en compte sous CombiMaker
- ⚠️CombiMaker ne gère que les cas de charges donnés en pied de poteau ou en pied de voile ! Le poids propre des fondations ne doit donc pas être compris dans les données d'entrée !

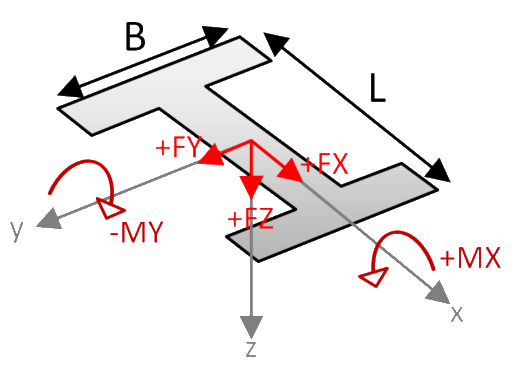

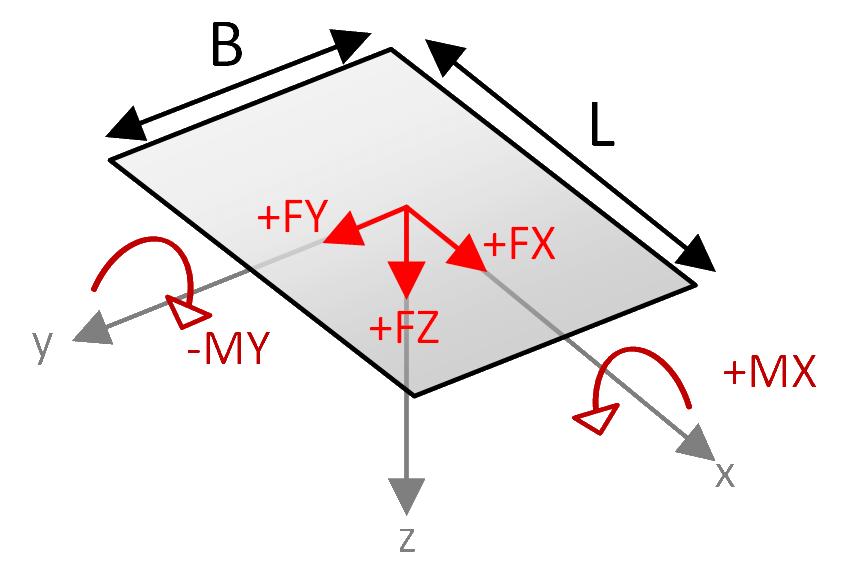

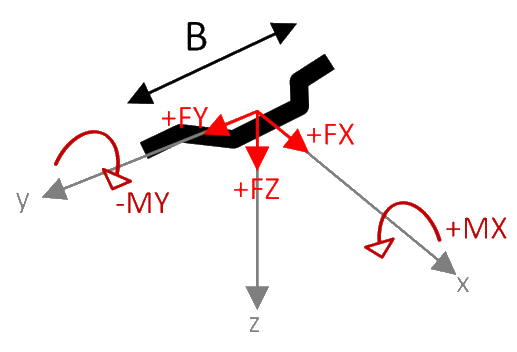

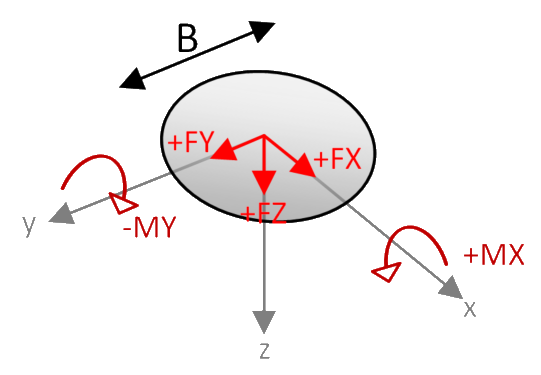

- Vous devez suivre la convention suivante :
- ⚠️Les charges verticales en compression sont positives vers le bas ! +MX est le moment dirigé vers le sens positif de l'axe Y et -MY est le moment dirigé vers le sens positif de l'axe X (règle du tire-bouchon).
